熔塊，是陶瓷釉料的主要原料，采用精制原料，以天然氣作燃料、利用具有國際先進(jìn)水平的單馬蹄焰高溫池爐熔制。產(chǎn)品潔凈無暇、水淬均勻、配方合理，用其可以配制出適合各種坯體、燒成溫度和燒成時(shí)間的釉料，釉面光澤度好，無氣孔、棕眼、波浪紋等缺陷。
一、水晶熔塊

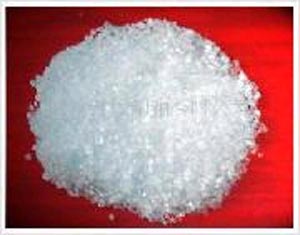

水晶熔塊
產(chǎn)品說明：1、YKZ-8201、YKZ-8202、KSJ-211主要用于化妝土和亞光生料釉。加入量視燒成溫度來定。
2、YKZ-8202、YKZ-8203、KSJ-2048、KSJ-2068等產(chǎn)品主要用于二次燒壁磚細(xì)度控制1-3（g/100ml）比重1.8-1.85，流速40-60秒，施釉量50g-60g（200X300mm2）。
3、YKZ-8206、YKZ-8408、YKZ-8209、KSJ-2217、KSJ-2218、KSJ-2219、KSJ-2238主要用于一次壁磚�？捎糜贙SKJ-110來調(diào)整溫度。KSJ-2217主要用來做深色壁磚，對(duì)一般色料都比較適應(yīng)。KSJ-2210是一種超平水晶熔塊。以上產(chǎn)品操作參數(shù)為流速40-60秒、比重1.8-1.9、施釉量80g-90g（250X330mm2）。殘?jiān)?-5g（100ml），燒成周期控制在40-60分鐘范圍內(nèi)。
4、YKS-306是一種亞光透明生料釉，可用KSJ-211和KSJ-2217來調(diào)整溫度做深色磚。也可用YKZ-8201、YKZ8202、來調(diào)整溫度做白色磚，另外需加適量的夕酸鋯來調(diào)整白度，燒成周期最好40分鐘以上。
二、乳白熔塊釉

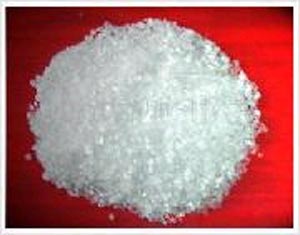

乳白熔塊釉
產(chǎn)品說明：
|
|
釉編號(hào)
|
體膨脹系數(shù) （×10-7/℃)
|
軟化點(diǎn)
（℃）
|
燒成
|
使 用 說 明
|
|
S.F.F
|
D.F.F
|
|
★
|
YKZ-8201
|
200
|
720
|
|
|
膨脹系數(shù)大，可用于亞光釉、化妝土，作熔劑使用
|
|
★
|
YKZ-8202
|
170
|
650
|
|
●
|
亮度、平整度佳，燒成范圍寬1030℃—1100℃均可，作二次燒壁磚使用。
|
|
★
|
YKZ-8203
|
180
|
700
|
|
●
|
白度、亮度好，適用于二次燒壁磚使用，也可當(dāng)熔劑使用。
|
|
|
YKZ-8206
|
180
|
750
|
●
|
|
適用一次燒地、壁磚使用1100℃—1150℃，白度好，亮度、平整度佳。
|
|
|
YKZ-8208
|
180
|
750
|
●
|
|
膨脹系數(shù)稍大，用于一次燒，大規(guī)格壁磚，適用溫度1100℃—1150℃白度好，亮度、平整度佳。
|
|
|
YKZ-8209
|
180
|
750
|
●
|
|
膨脹系數(shù)稍大，用于一次燒，大規(guī)格壁磚，適用溫度1100℃—1150℃白度好，亮度、平整度佳。
|
備注：
1.S.F.F（Single Fast firing）：一次快速燒成
2.D.F.F（Double Fast firing）：二次快速燒成
3.前面加“★”的產(chǎn)品須提前訂貨，每次訂量不得少于100噸。
